Suporte do eixo
- Eixo N.º 138
- Tensão inicial do fio de aço: 80-250 N/peça
- Diâmetro do fio de aço: φ 2,5-13,0 mm
- Tipo de execução da tensão inicial: redutor do motor
- Dispositivo de suspensão e N.º: 500 kg x 2 conjuntos
Estação de tensão (dispositivo de tensão constante)
- Tamanho da placa de fixação: 1600 x 400 mm
- Força de fixação: 800 kN
- Curso do cilindro de fixação: φ200 x 170 mm x 2 peças.
- Curso para cima e para baixo: φ200 x 390 mm x 2 peças.
- Número de tanques de óleo pequenos: 134 peças
- Curso do tanque de óleo pequeno: φ18 x 150 mm
- Tensão unitária do fio de aço: 830-3000 N/peça
- Curso do cilindro de tração: φ63 × 160 mm
- Pressão de trabalho hidráulica: 16 MPa.
- O dispositivo de fixação, o dispositivo de subida e descida e o pequeno tanque de óleo estão equipados com um dispositivo de compensação automática de pressão.
Dispositivo de cardagem
- Distância do solo até a parte inferior do equipamento: 1250 mm
- Número de rolos de cardagem: 5 peças
Carrinho de modelagem
- Placa de prensagem de resfriamento (comprimento x largura): 1600 x 1000 mm
- Diâmetro do tanque de óleo da prensa de resfriamento: φ500 mm
- Curso do tanque de óleo da prensa de resfriamento: 200 mm
- Pressão do sistema do cilindro da prensa de resfriamento: 16,3 MPa
- Pressão unitária da moldagem da prensa de resfriamento: MÁX. 4,0 MPa (ajustável)
- Velocidade do carrinho grande: V=7 m/min
- Diâmetro máximo da bobina de folha de borracha no fio de aço: D=φ1500 mm
- Diâmetro máximo da bobina de folha de borracha sem fio de aço: D=φ800 mm
- Largura máxima da folha de borracha com cordão no fio de aço: B=1600 mm
- Tamanho da barra de liberação da folha de borracha: 80 x 80 x L
- Largura máxima da tela de colocação: B=1600 mm
- Diâmetro máximo da tela de colocação: D=φ400 mm
- Tamanho da barra do rolo de enrolamento da tela de colocação: 45×45×L
- Velocidade do carrinho de movimentação transversal: 6 m/min
- Força do cilindro de desaparafusamento: máx. 2 x 31,4 kN (ajustável)
- Diâmetro do cilindro de desaparafusamento: φ63 mm
- Curso do cilindro de desaparafusamento: 100 mm
- Pressão de trabalho do cilindro de desaparafusamento: 16 MPa.
- Diâmetro do cilindro de corte de borda: φ63 mm
- Força de tração do cilindro de corte de borda: 2×11,54 kN
- Curso do cilindro de corte de borda: 150 mm
- Pressão do sistema do cilindro de corte de borda: 16MPa.
- Dispositivo de cardagem fina: φ120×1600 mm ×5 peças
- Rolo de apoio (prensa): φ100×1600 mm
- Placa de cardagem: 1600×50×20×5 peças (com ranhura)
- Acionamento: motor hidráulico
- Dispositivo de liberação superior: 1 kW x 1 conjunto prós e contras Motor de enrolamento: 0,75 kW x 1 conjunto
- Dispositivo de liberação inferior: 1 kW x 1 conjunto prós e contras Motor de enrolamento: 0,75 kW x 1 conjunto
- Caminhada de liberação inferior: 1 kW x 1 conjunto prós e contras
- Dispositivo automático de corte de borracha, dispositivo auxiliar de cilindro de desaparafusamento equipado com dispositivo ajustável por pressão.
- Carrinho de folhas de borracha movido a eletricidade, a localização do movimento pode ser ajustável.
- Carrinho de folhas de borracha e carrinho de modelagem equipados com cabo.
- Carrinho de inspeção: 1 conjunto.
Máquina de tração multifuncional
- Tração máxima: 70KN
- Tamanho do rolo de tração: φ750×1600mm
- Velocidade de tração (duas velocidades) 5500/10000mm/min
- Comprimento do rolo de estiramento: 500mm
- Estiramento máximo: 1000mm
- Força máxima de alongamento: 650 kN (ajustável)
- Força máxima de fixação da placa de pressão: 800 kN
- Largura máxima da folha de borracha: 1400 mm
- Faixa de espessura da folha de borracha: 2-40 mm
- Pressão de trabalho do sistema hidráulico: 16 MPa
Máquina de reparo
- Pressão total: 4,0 MN
- Pressão por unidade de área: 2,8 MPa
- Tamanho da placa de aquecimento: 1600 x 900 x 80
- Diâmetro do pistão: 400 mm
- Número de tanques hidráulicos: 2 peças.
- Pressão do sistema: 16 MPa.
Cortador hidráulico
- Largura máxima de corte: 1400 mm
- Espessura máxima de corte: 40 mm
- Velocidade de deslocamento do dispositivo de corte: 2,5-3 m/min
- Pressão de trabalho da estação hidráulica: 15 MPa.

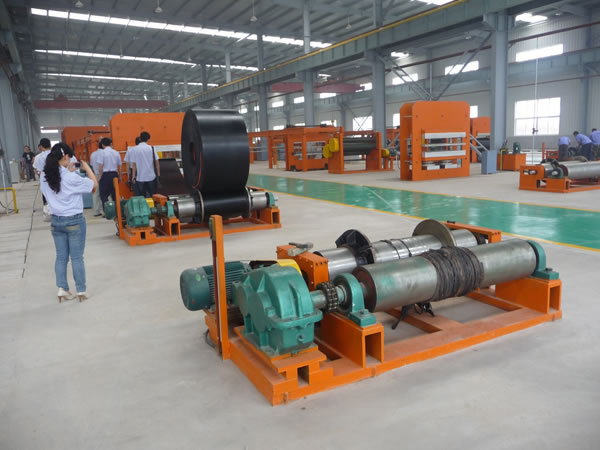

Dispositivo de enrolamento
- Diâmetro máximo de enrolamento: 3000 mm
- Largura máxima de enrolamento: 1400 mm
- Peso máximo de enrolamento: 10 t
- Diâmetro do rolo de enrolamento: φ400 mm
- Estrutura: rolo de enrolamento duplo
Dispositivo de fixação central e dispositivo de fixação e estiramento frontal
- Força de fixação: 1,0 MN
- Curso de fixação: 320 mm
- Diâmetro do cilindro de fixação: φ200 mm
- Número de cilindros de fixação: 2 peças
- Pressão de trabalho do cilindro de fixação: 16,0 MPa.
- Tamanho da placa de fixação: 1600 x 400 mm
- Força de alongamento: 0,8 MN
- Curso de alongamento: 500 mm
- Diâmetro do cilindro de alongamento: 250 mm
- Número do cilindro de alongamento: 1 peça
- Pressão de trabalho do cilindro de alongamento: 16,3 MPa
